车载4G路由器设备问题排查

发布时间： 2024/03/28 09:31:16

1. 塔石4G路由器安装位置

塔石4G路由器由3部分组成，包括主模块、4G网络天线、WIFI天线。电信VPDN卡安装于设备天线模块接口处中间，用卡针插入黄色按钮位置将电信VPDN卡取出。

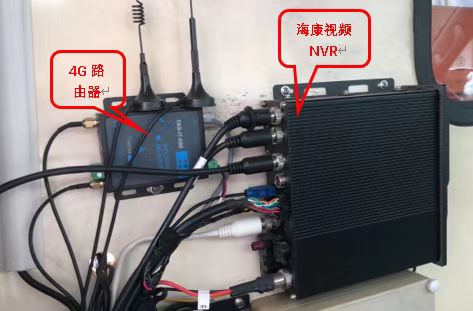

图 1 4G路由器安装位置（驾驶位座椅后面）

2. 塔石4G路由器工作指示灯

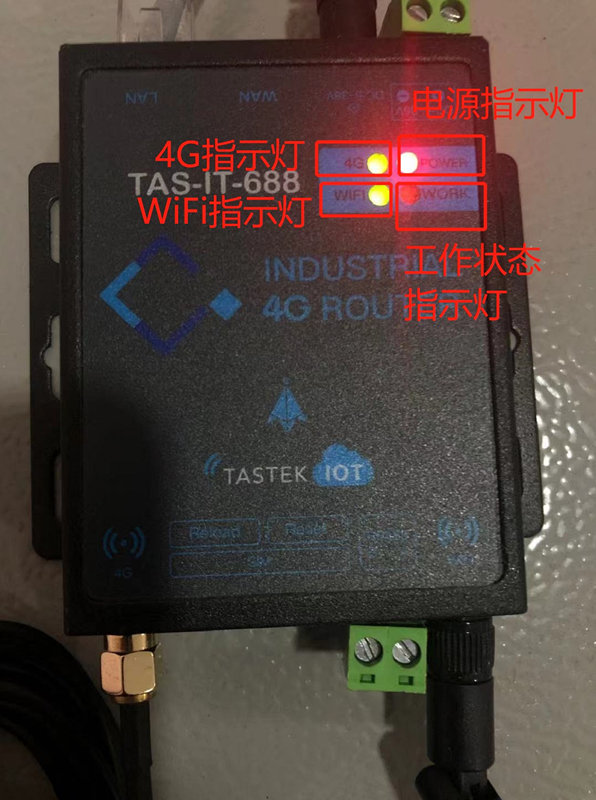

图 2 4G路由器模块工作指示灯

正常工作情况下，应该所有的灯都保持亮的状态，其中4G指示灯会绿灯持续快速闪烁，请按照以下问题排查表来检查错误。

表 1 4G路由器设备问题检查说明表

指示灯类型	状态	问题说明	备注
4G状态	绿灯不亮或间断闪	短时间内不亮或者4G信号灯闪烁较慢，可能由于电信VPDN卡在设备内的位置松落，用卡针将卡槽弹出，重新安装一下卡的位置即可。或者天线接触不良，重新拨插一下天线	若很长时间均无亮灯，则说明4G天线损坏，需要更换天线
WIFI状态	绿灯不亮	若长时间不亮，说明wifi天线损坏，需要更换天线。

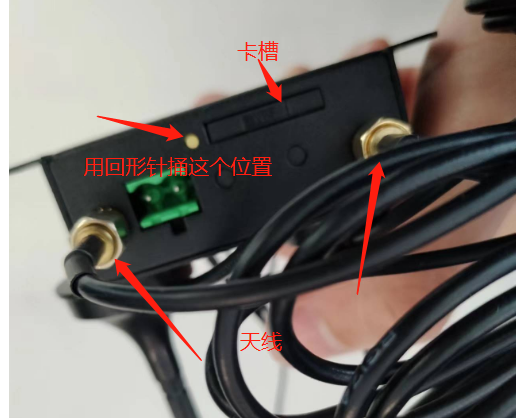

路由器的电话卡安装位置如下图所示：

3. 特殊情况说明

目前4G路由器的电源是接在车载NVR终端上的，需要车载NVR终端供电之后，4路由器才能正常工作，如果发现4G路由器不能正常通电工作，可以先检查车载NVR有没正常供电启动。如果车载NVR终端正常供电，可以先检查连接NVR终端和4G路由器之间的电源线。如果更更换新的电源线后4G路由器仍不能正常通电工作，需要将车载NVR终端送回厂家检修。

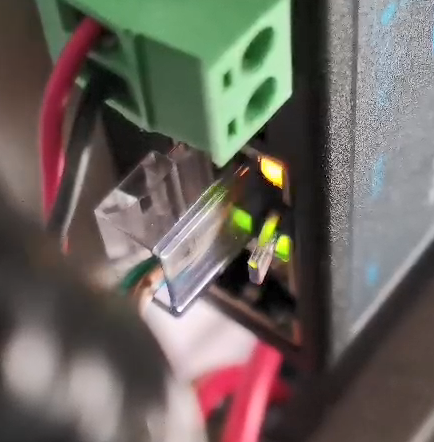

网线接口的指示灯不是常亮并闪烁，需要更换一条新的网线试试，如下图所示：
